Energiezähler für Solar-Log™ Geräte
Messung des Stroms

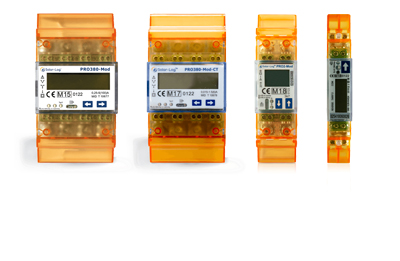

Energiezähler

Den Strom effektiv messen

Die Zähler können im Solar-Log™ je nach Verwendung für verschiedene Betriebsmodi konfiguriert werden. Möglich ist die Erfassung der Erzeugungsleistung (Generator), die Erfassung der Verbrauchs- (Verbrauchs- oder 2-Richtungs-Messung*) und Subverbrauchswerte sowie die Erfassung der Batterieladeleistung und -entladeleistung. Aufgrund der Betriebsmodi können die kompatiblen Zähler für die unterschiedlichsten Anwendungsfälle genutzt werden.

*Die 2-Richtungs-Messung des Verbrauchs ist bei den 1-phasigen Energiezählern Iskra und Solar-Log™ PRO1 nicht möglich.

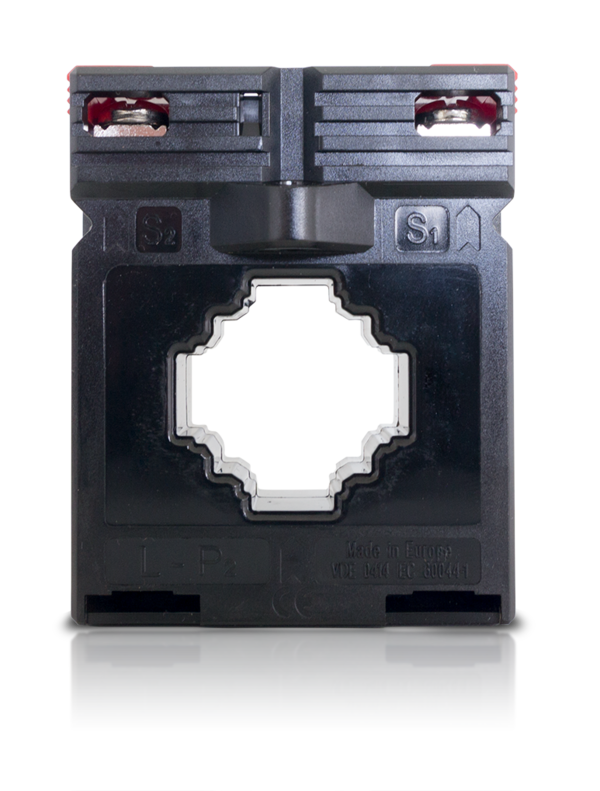

Mess-& Kabelumbauwandler

Unser Angebot reicht von Messwandlern bis Kabelumbauwandlern. Diese können Sie beispielsweise für unsere Solar-Log^TM  PRO380 und Utility Meter einsetzen.

Wir bieten Wandler für die verschiedene Schienen- oder Kabelmaße, Übersetzungen und Klassengenauigkeiten sowie für Primärströme von 100 A bis 500 A und Sekundärströme von 1 A oder auch 5 A. Die Kabelumbauwandler eignen sich hervorragend für den nachträglichen Einbau in neuen, aber auch bereits existierenden Schaltanlagen.

Zur Einstellung des Wandlerverhältnisses nutzen Sie bitte unbedingt unsere Tutorials.

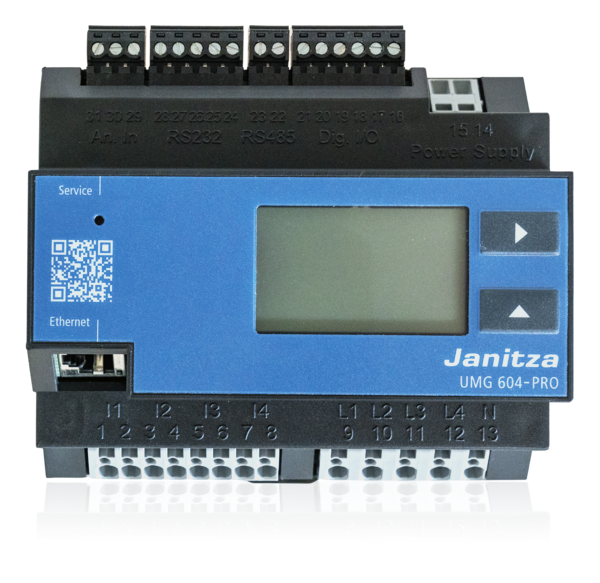

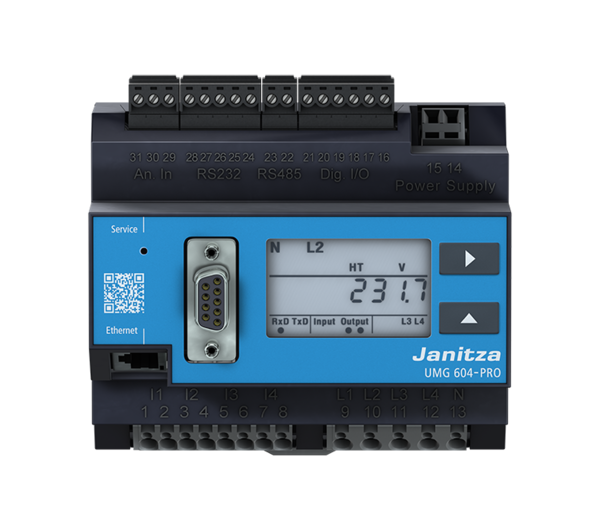

Utility Meter UMG 604 E-PRO &          UMG 604 E-PRO (24V)

Regelung der Blindleistung & Erfassung der Messwerte

Mit dem Utility Meter UMG 604 E-PRO und mit dem Utility Meter UMG 604 E-PRO (24V) im kostenoptimierten Hutschienenformat kann die Spannungsqualität überwacht und ein ausführliches Netz-/Energiemanagement durchgeführt werden. Eine Anbindung in die Kommunikationsstruktur ist unter anderem durch die Ethernet-Schnittstelle und die angebotene Vielzahl an IP-Protokollen möglich.

Mit dem Utility Meter UMG 604 E-PRO und mit dem Utility Meter UMG 604 E-PRO (24V) werden Messungen des Netzsystems und Analysen der Spannungsqualität durchgeführt, welche zur PV-Anlagenregelung gem. VDE-AR 4110:2028 notwendig sind, daher ist dieser Zähler im Solar-Log System für die zertifizierte Anlagenregelung gem. VDE-AR 4110:2018 kompatibel. Zusätzliche. Spannungsqualitätsmessung nach den Normen DIN EN 50160 und DIN EN 61000-2-4 oder die Analysen und Visualisierungen können über die Janitza Netzvisualisierungssoftware GridVis® oder auch über die APPs – als lokale Intelligenz erfolgen.

Je nach Bedarfsanforderung, kann der Utility Meter UMG 604 E-PRO (mit einem 12 V Netzteil) oder das Utility Meter UMG 604 E-PRO (24V) (mit einem 24 V Netzteil), verwendet werden.

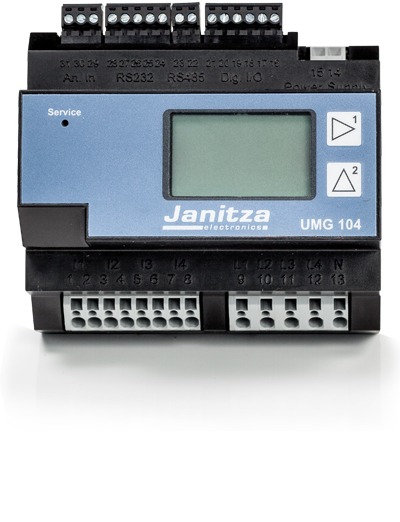

Utility Meter UMG 104

Regelung der Blindleistung & Erfassung der Messwerte

Das Utility Meter UMG 104 ist ein universelles Messgerät. Es kann sowohl ins Niederspannungs- als auch ins Mittelspannungsnetz (über Wandler) integriert werden und wird für verschiedene Aufgaben benötigt. Neben der spannungsgeführten Blindleistungsregelung Q(U) wird es zur Blindleistungsregelung und zur Erfassung von Messwerten für die Rückmeldung an den Netzbetreiber eingesetzt. Es eignet sich auch als Verbrauchszähler für große Lasten.
